1发展至今极为成熟 ATX规范统治世界
假如我们准备攒机，那么我们首先需要确定自己的需求，确认电脑的用途，再根据自己的预算确定整机的价格。除了确定机器的价格和性能之外，我们还需要确定一件事，就是这台机器的大小。
主机大小的选择主要基于两方面原因，一个是摆放主机的空间，另一个则是个人喜好。有人喜欢庞然大物，有人喜欢小巧萌物；有的人桌上只能放下一个小主机，有的人桌上却能放下大主机……
而影响主机大小的最直接因素就是机箱大小，当然还有主板的板型大小。
主板的板型不光决定了主机的大小体积，还决定了它的规格、用料可发挥空间和可扩展性等等。毕竟主板尺寸越大，它所能承载的东西也就越多。
在PC DIY市场，我们所接触到的主板产品，板型都是基于ATX标准的。那么何为ATX呢？其实在我们现在使用的主流ATX板型之前，还有一种板型名叫AT。
●现行ATX规范架构的的前辈是……？
AT（即Advanced Technology）规范是由IBM（遗憾的是曾经的巨头、行业标准制定者，如今PC及x86服务器业务也被它人收购……）于1984年制定。不过由于成本较为高昂，仅仅在1年后的1985年，IBM便推出了AT板型的改进版Baby-AT板型并受到了PC厂商们的追捧。更小的尺寸（220mm*330mm）不但能够节省成本，还拥有很高的安装灵活性及兼容性。

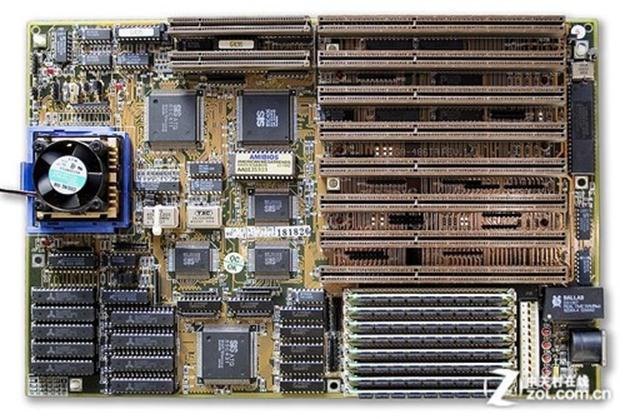

AT板型的改进版：Baby-AT板型
但经过多年的使用，渐渐的Baby-AT暴露出了很多问题，比如主板可引出接口的空间太小，CPU位置及I/O位置的不合理，安装内存及硬盘较为不便等等。因此在Baby-AT规范出台后的10年，也就是1995年，另一巨头Intel推出了ATX（Advanced Technology Extended）规格。相较Baby-AT规格，ATX规格主板在板面布局上旋转了90°，优化了软盘及硬盘接口位置，增强兼容性和可扩展性等等。
从1995年ATX标准出台后，Baby-AT板型就慢慢的被淘汰了。时至今日，ATX成为称霸PC DIY的主板板型标准，可见它的设计是十分具有预见性且极为合理的。

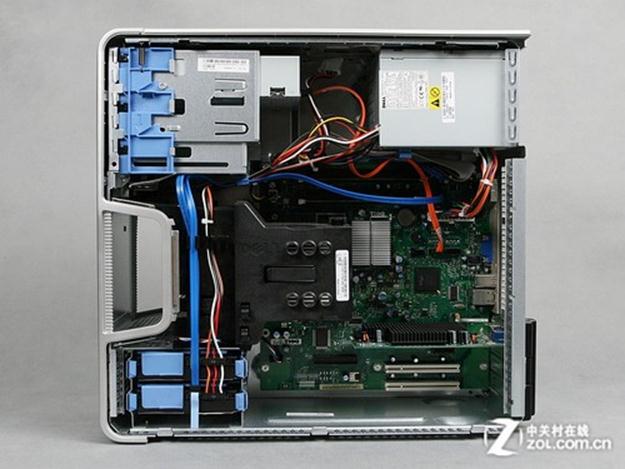

采用BTX主板规格的戴尔品牌机风靡了一个时代
●ATX规范架构的挑战者是……？
不过不要以为ATX规格主板在自1995年发展至今都毫无敌手一路坦途。在2003年，Intel提出了全新的主板规范：BTX（Balanced Technology Extended）。相较ATX规范，BTX规范的改革在于不牺牲平台性能的前提下做到小巧的体积，而在走线、噪音及散热（当年双核心高发热CPU盛行）等方面都有着不小的革新，而Intel也有意让BTX慢慢取代ATX，就像ATX取代Baby-AT那样。

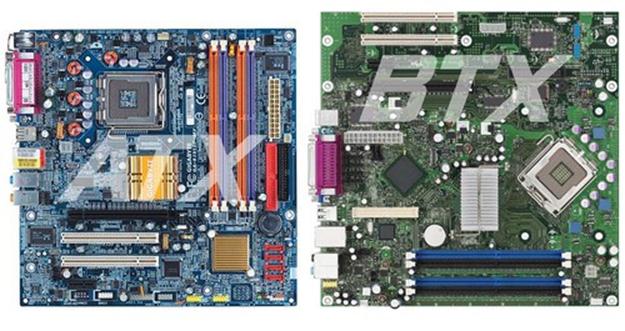

ATX规范与BTX规范布局对比（图片援引网络）
Intel推出BTX规范后，诸如戴尔及惠普等整机厂商都全力支持，有印象的用户应该知道像当年的奔腾4超线程处理器及奔腾D处理器的OEM品牌机有很多都采用了BTX架构。
●BTX规范架构挑战失败，ATX规范架构仍然称霸PC DIY领域
但是"好景不长"，由于ATX架构实在是太过成熟，市场占有率太过庞大，厂商及用户认知太过广泛，Intel想要推动BTX架构取代ATX架构的工作可谓难上加难。又加之由于CPU制程的飞速提升，核心发热得到了很好的控制，因此BTX架构所引以为傲的散热问题便没有了优势。且将ATX标准全盘更换到BTX标准，整个PC产业的换代成本实在太过高昂，因此BTX渐渐淡出了人们的视线。BTX架构没有复制当年ATX架构取代Baby-AT架构那样的成功。2006年，Intel宣布放弃BTX架构规格，至此，ATX架构依旧统治市场，并一直延续到现在。
ATX板型规格是目前PC DIY的标准
在正式讲解市售主板产品板型分类之前，笔者认为还是非常有必要为大家讲解ATX板型的前身，以及半路杀出挑战它的对手（BTX架构规范）的，因此才有了上文开篇的那些小知识。
回到正题，刚才笔者提到，目前PC DIY市场的主板产品规范，都是基于ATX架构标准的。ATX架构仅仅是一个标准，它衍生出了很多大大小小不尽相同的板型。关于板型，我想大家随口就能说出ATX（标准ATX）板型，MATX板型，ITX板型等等。对于这几种板型，各位究竟有没有一个准确的认识？而除此之外，还有没有其它规格的ATX规范板型？下面笔者就来为大家详细讲解究竟哪样的主板被算作哪种板型。
2ATX标准板型：最为规整正统的板型
●ATX标准板型：最为规整正统的板型
一般来讲，随着一个标准的出台，会衍生出很多基于这个标准的子标准，ATX架构标准也不例外。尽管有很多大小不一尺寸各异的板型出现，但ATX架构规范仍然有着最为标准的主板板型：标准ATX板型（Standard ATX）。

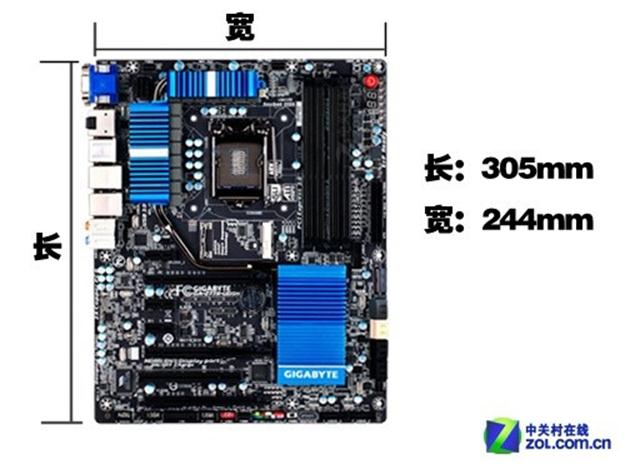

标准的ATX板型尺寸
标准ATX板型（下简称ATX板型）就是我们平常俗称的"大板"。用量化的数据来表示，以背部I/O接口那一侧为"长"，另一侧为"宽"的话，那么ATX板型的尺寸就是长305mm*宽244mm。
就拿上图我们为大家示意的主板来说，该主板是一款Z77主板。非常直观的来看，这款主板拥有4条内存插槽以及"很多条"扩展插槽，它给人的感觉"一看就是ATX主板"无疑。
不过ATX主板的定义并非这么简单，我们仍需拿出量化的数据。在此我们需要用事实来说明问题，那就是：标准ATX板型的主板拥有7条扩展插槽，而其所占用槽位应为8条。
8条槽位从何而来？看了下图你便明白：
标准ATX板型扩展插槽数量示意，红框为扩展插槽占用位
上图基本说明了两个问题，第一：并不是插槽的条数起到了决定性因素，而是所占空间。在这张图中，第一条和第二条PCIE x16插槽之间，尽管没有扩展插槽，但2条插槽之间的空间正好可以容纳下一条扩展插槽。第二：ATX板型配备7条扩展插槽，而它却占用了8条扩展插槽，这是因为最南端PCIE x16的南端，需要留出一条插槽的空间。这一点应该很好理解，因为占用双槽位的设备——比如显卡，在它安装到最南端插槽的时候，下方自然要留出富余的一槽空间。当然，这也影响到了机箱的选购。
关于"ATX板型配备7条扩展插槽，但需占用8条扩展插槽槽位"的意义，想必大家也清楚了。

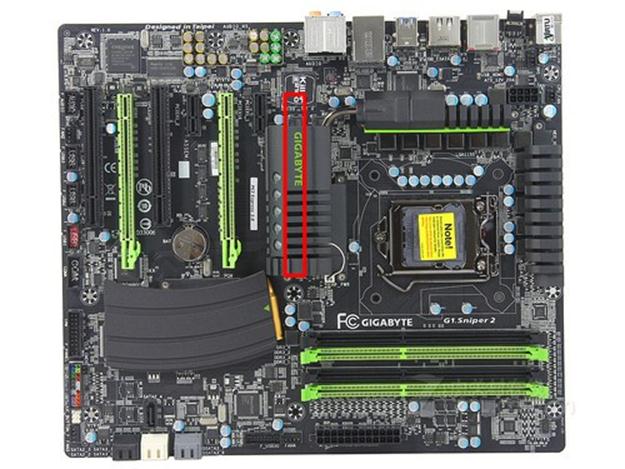

别看它只有6条扩展插槽，但这款主板仍然占据8条扩展插槽槽位
接下来笔者再为大家举个例子。如上图所示的这款主板，它只拥有6条扩展插槽，但它仍然是标准ATX主板的长度。如图所示，红框的位置为第一条扩展插槽位，而非起始的PCIE x1插槽。这是因为该主板的第一条扩展插槽位置被庞大的主板散热片所占据，从而导致了扩展插槽只得从第二个位置开始安装。这样一算，这款主板仍然占据8条扩展插槽位，算是ATX主板。
那么到底我们怎样才能不用尺子测量就能知道主板究竟占用几条扩展插槽呢？告诉各位一个最简单的方法：如果背部I/O接口区域最南端与扩展插槽平齐，则为第一条扩展插槽槽位。
在主板还拥有北桥的那个年代，北桥芯片及北桥散热片往往占据了扩展插槽位置。而如今北桥消失，有越来越多的主板，特别是高端主板，为了满足4显卡互联的目的，第一条扩展插槽槽位则直接被用作安放第一条PCIE x16插槽。（在北桥仍然存在的年代，主板如何满足扩展插槽位的需求？请看后文：XL-ATX板型解析）
尽管现在主板没有了北桥，但如果没有4卡互联这种变态需求，那么第一条扩展插槽位置可完全可以空出来的。理由是第一条扩展插槽槽位与CPU底座的距离很近，为了获得CPU散热器的最大兼容性转而使用第二条扩展插槽是一个非常合理的设计。

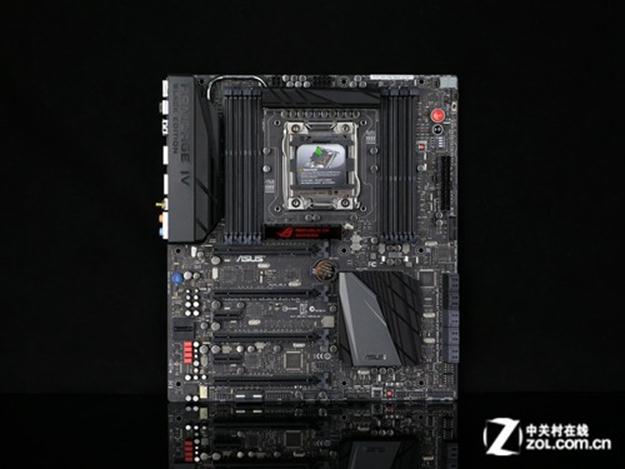

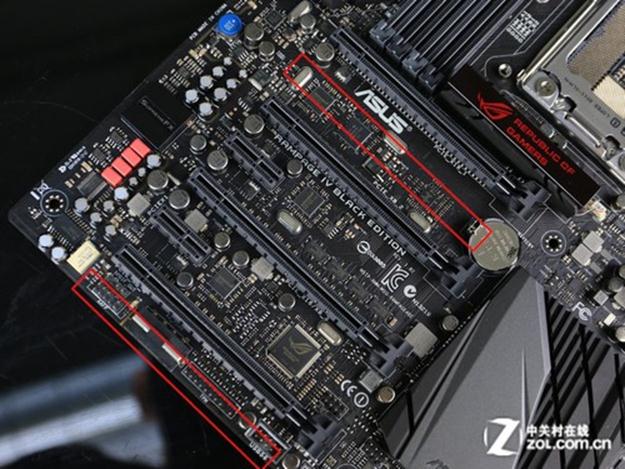

由于规格需要，ATX主板或许在宽度上有所改变，
但长度上仍然为305mm，占据8条扩展插槽槽位
●宽度上不太"规矩"的ATX板型主板
这里需要再为大家做一个知识拓展，那就是ATX板型主板在长度上是305mm，但在宽度上却并不一定是244mm。就拿我们刚才为大家举例的标准ATX板型Z77主板来说，该主板采用了双通道4条内存插槽设计，244mm的主板宽度较为合适，但如果是X58及X79芯片组主板，这个宽度就显得有些局促了——前者配备了3通道6条内存插槽，而后者则配备了4通道8条内存插槽（个别只有4条，不做特殊讨论）。要想在244mm的宽度上放下6条甚至8条内存插槽，显然有些"强人所难"。因此X58及X79主板的宽度往往要大于244mm。
举个例子，技嘉的X58A-OC主板基于Intel X58芯片组设计，其尺寸达到了305mm*264mm，相比标准ATX板型的305mm*244mm，宽度宽出了20mm；华硕最新发布的R4BE主板基于Intel X79芯片组设计，其尺寸达到了305mm*272mm，相比标准ATX板型的在宽度上宽出了28mm。
由于版型布局原因，诸如X58及X79等主板产品在宽度上极有可能会超出了标准ATX主板的244mm。这类长度保持为305mm，而宽度为257mm、264mm、267mm及272mm等的主板产品也会被称作E-ATX板型主板，在后文E-ATX板型介绍页笔者会有进一步解析。
3MATX小板型：还有μATX来"搅局"
●MATX小板型：还有μATX来"搅局"
除去标准的ATX板型主板，还有一种板型的占有率极为之高，这就是MATX（Micro ATX）小板型主板。MATX板型主板就是我们常说的"小板"。相较于ATX板型，MATX在宽度上同ATX主板保持了一直，为244mm，而在长度上，MATX板型主板则缩小为244mm。大家不难看出，MATX板型的长宽均为244mm，这让它在形状上呈现一个正方形。

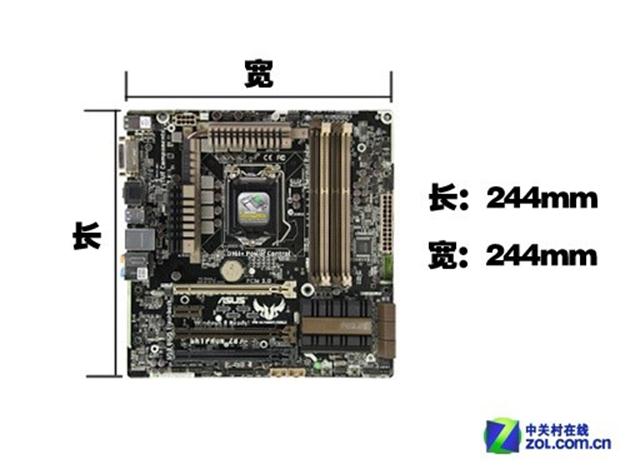

MATX小板型尺寸
从上面的示意图大家不但可以直观的看出MATX板型主板的尺寸，还可以看出它和ATX板型最显著的区别，那就是可扩展性的区别。上文提到，标准ATX板型拥有7条扩展插槽，占据8条扩展插槽槽位。而MATX板型标配4条扩展插槽，占据5条扩展插槽槽位。从规格理论上来讲，MATX板型支持双卡互联，显然一些高端MATX主板也做到了这一点。
而有些朋友可能会问：MATX板型怎么会是正方形？不是那种又短又窄的主板吗？笔者在这里要说明一点的是，"正宗"的MATX板型主板的尺寸一定是244mm*244mm，形状呈现正方。至于疑问中提到的板型，详见下图：

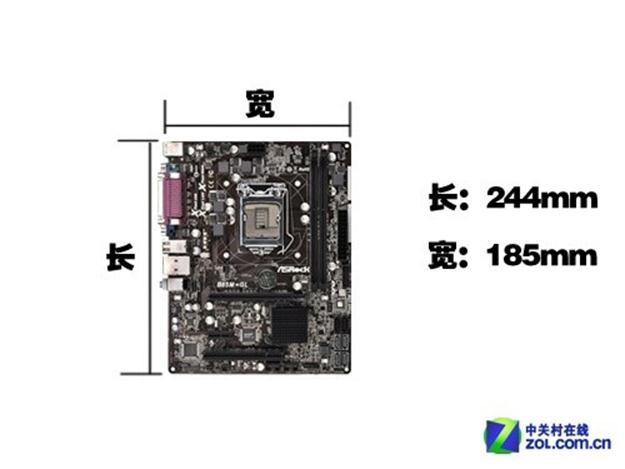

μATX板型成功"搅局"，也加入到MATX板型阵容中来
这类看起来长度同MATX板型一样，但是宽度明显窄一块的主板名叫μATX主板，它的板型尺寸为244mm*185mm。在扩展插槽方面，μATX主板仍然采用了4条扩展插槽且占用5条槽位的设计，但是与MATX板型主板相比不同之处在于它的宽度有明显减小，使其看起来呈一个长方形。由于宽度减小，因此μATX产品基本上只配备了2根内存插槽。

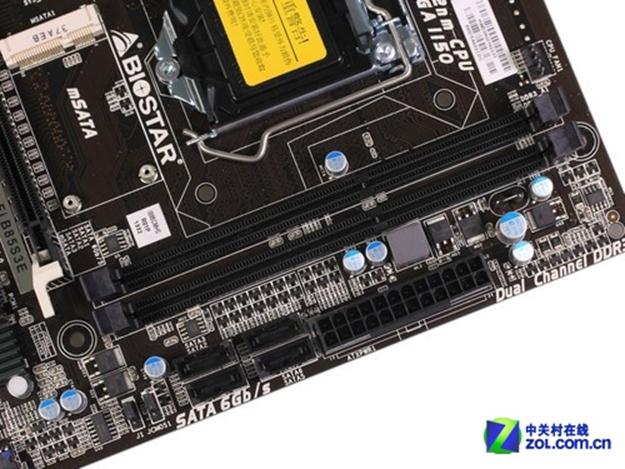

由于主流主板多采用双通道内存设计，因此μATX板型配备2条内存插槽也可以满足需求
这样看来，似乎μATX板型主板相比MATX板型主板在规格上仅仅少了2条内存插槽。由于目前主流的平台，如AMD的A88X、A85、A75及Intel的Z87、H87、B85等等均采用了双通道的内存设计，因此即使μATX板型仅能容纳下2条内存插槽，也仍然能够满足不低于2条内存插槽的双通道内存组建条件。

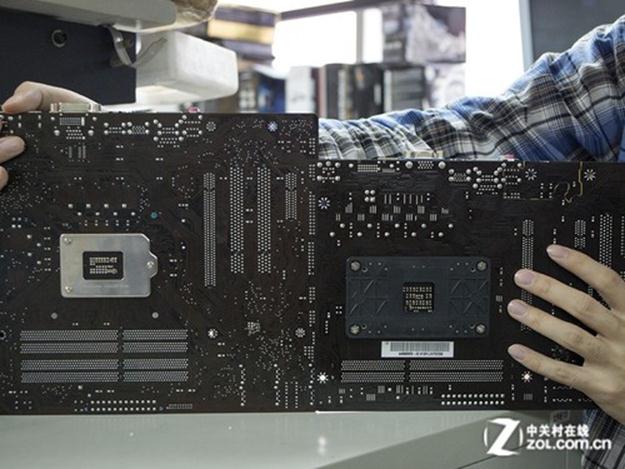

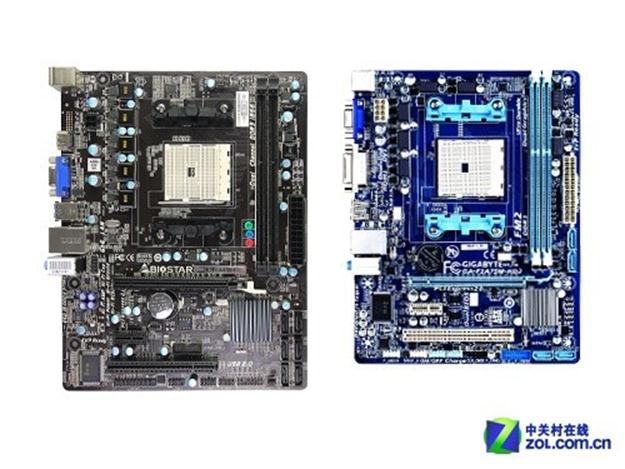

标准MATX板型（左）同μATX板型（右）对比，宽度差距一目了然
由于主板PCB面积越大成本越高，因此在满足基本使用需求的情况下，μATX板型主板可以看做是MATX板型主板的"精简版"。为了抢占入门级市场，在成本方面有所控制，μATX板型主板的市场占有率甚至要比MATX板型主板还要高。这也是为什么很多人认为μATX主板即是MATX主板。
当然，刚才笔者也提到，"似乎μATX板型主板相比MATX板型主板在规格上仅仅少了2条内存插槽"，这个"似乎"表明，μATX主板并不仅仅是只比MATX主板少2条内存插槽那么简单。到现在，μATX主板产品与标准MATX主板产品也成为了区分MATX小板型主板产品定位的重要因素，往往标准MATX板型主板在用料、做工、规格及功能等方面都要高于μATX板型主板。当然了，它们的价格也会更贵。
μATX的244mm*185mm规格也并不是一成不变，在长宽上"搞特殊"的产品一样不少
μATX板型主板现在也被算入了MATX板型中，也算是"搅局"成功吧。不过似乎μATX板型并不消停，并非所有主板制造商都能够按照244mm*185mm的规格来制造产品。由此衍生出很多长宽均略有缩减或者增加情况的产品出现。比如映泰Hi-Fi A85S3，它的尺寸规格是244mm*191mm，宽度上比μATX主板的185mm增加了6mm，而这个宽度又实际上是FlexATX板型（229mm*191mm，后文会有提到）的标准宽度……又比如技嘉F2A75M-HD2主板，它的尺寸为225mm*174mm，无论是长宽均比μATX有着一定的缩小……每个主板厂商都有自主设计主板产品的权力，因此类似于笔者举例出的产品，它们广泛性的被统称为MATX小板。
4ITX迷你板：最为小巧的巴掌大主板
●ITX迷你板：最为小巧的巴掌大主板
接下来要为大家介绍的板型可谓是这两年风头正劲的板型，而且最近在ZOL的曝光度还不低。它就是小巧可爱的ITX板型（Mini ITX）。不同于MATX板型相较ATX板型只是在长度上做出改变，ITX板型似乎在体积上同其它板型没有任何联系，不过它依旧是基于ATX架构规范设计。

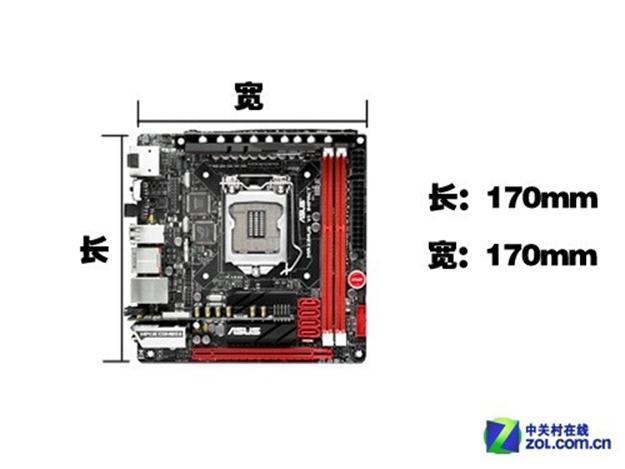

ITX板型尺寸
ITX板型主板尺寸为170mm*170mm，长宽一样让它看起来同MATX一样为一个正方形。由于面积所限，ITX板型只配备了1条扩展插槽，相当于占据2条扩展插槽位。而内存插槽方面，ITX板型只提供了2条内存插槽，这同μATX相同。规格的局限使得它不能成为X58及X79等芯片组的"合作伙伴"。用"巴掌大"来形容ITX主板再贴切不过了。
由于ITX仅仅配备了1条扩展插槽，因此ITX板型主板仅支持单显卡运作。

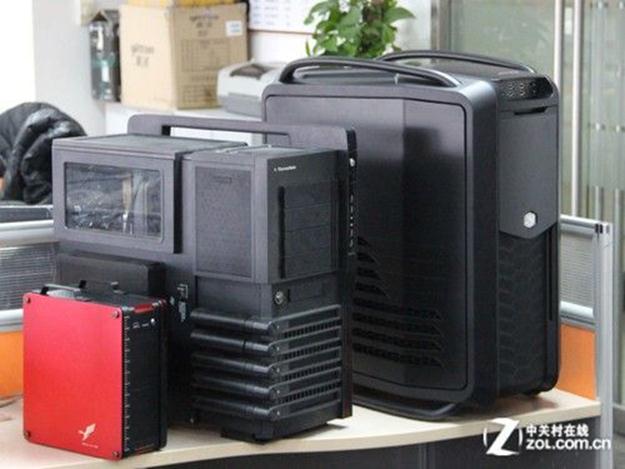

ITX板型的出现可以使PC的体积变得很小很小（左一）
如果说ATX到MATX所带给PC体积上的改变还不够具备冲击力，那么ITX板型主板的出现才真真正正让PC实现了超小型目标。

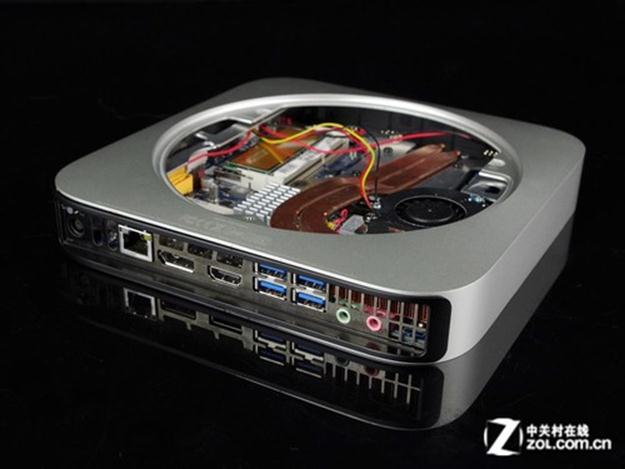

Thin-ITX主板所打造的超薄主机
提到了ITX板型主板，这里就不得不提到它的变形：Thin-ITX主板。顾名思义，Thin-ITX主板相较标准ITX主板在厚度上有所缩减，具体到数值为43%。决定主板厚度的根本是背部I/O区域的厚度，而如果其它部件的高度高过背部I/O区域，则Thin-ITX主板便"Thin"的没有意义。因此，在内存上，这类主板选用的是笔记本内存，而不能安装显卡以及必须安装特制CPU散热器（如笔记本式的热管涡轮散热器）则是打造Thin-ITX平台的先决条件。

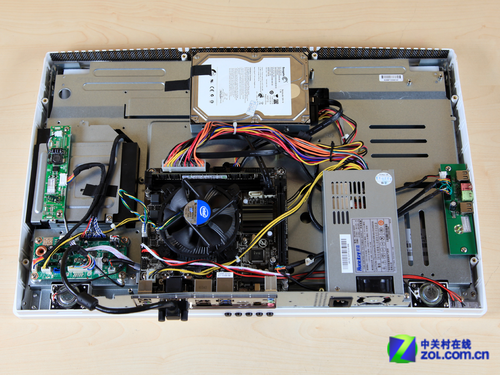

ITX板型也成为了AIO一体机的重要组成部分
由于ITX板型超小体积的优势，它也经常被用来安装AIO一体机。
ITX板型主板在一定程度上已经做到了小到不能再小（笔者知道还有NUC，在此的讨论意义在于ATX架构标准的极限缩减），因此ITX板型并不能够像主板制造商缩减MATX板型主板那样被再次缩减。1条扩展插槽，2条内存插槽，170mm*170mm的尺寸也成为了ITX板型主板最显著的特征。
5XL-ATX大板型：PC DIY的庞然巨物
●XL-ATX大板型：PC DIY的庞然巨物
不要以为笔者从ATX讲到MATX，又从μATX讲到ITX，这样看起来标准ATX板型似乎就是主板中最大的了。接下来笔者要为大家介绍的是一类体积非常之大的板型，甚至有很多接触PC DIY不久的用户根本不知道这种板型的存在。它就是XL-ATX。
顾名思义，XL-ATX板型就是ATX板型的"加大码"。标准XL-ATX板型主板的尺寸为343mm*262mm，这要比ATX的305mm*244mm大出了整整一圈。

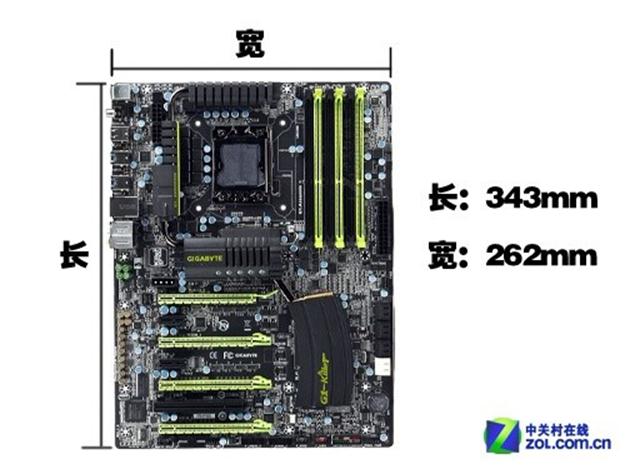

XL-ATX板型尺寸
在介绍ATX板型时，笔者曾经提到过，华硕刚刚发布不久的R4BE主板采用X79芯片组设计，由于4通道8条内存插槽的原因，导致了该主板在宽度上达到了272mm，但是它为什么不能被算作XL-ATX主板呢？原因就在于XL-ATX主板同ATX主板的本质区别在于支持扩展插槽的数量不同：XL-ATX板型主板可支持多达9条扩展插槽，占用10条扩展插槽位！
而在前文，笔者同样提到了目前的主板产品已经没有了北桥芯片，这就腾出了主板扩展插槽位相当大的空间。但是在过去拥有北桥的年代，想让主板支持4显卡互联，则必须扩大主板板型，XL-ATX板型也应运而生。
就拿XL-ATX板型尺寸图内的技嘉G1.Assassin来说，这款主板基于Intel X58芯片组设计。由于北桥芯片位置原因，且主板一体热管式散热片体积较为庞大，因此主板所配备的第一条PCIE x16插槽实际上是从第三条扩展插槽位开始（注意看图即可）。这样数下来我们就会发现，这款主板为了支持4显卡互联，竟然配备了9条扩展插槽，共计10个扩展插槽位置。

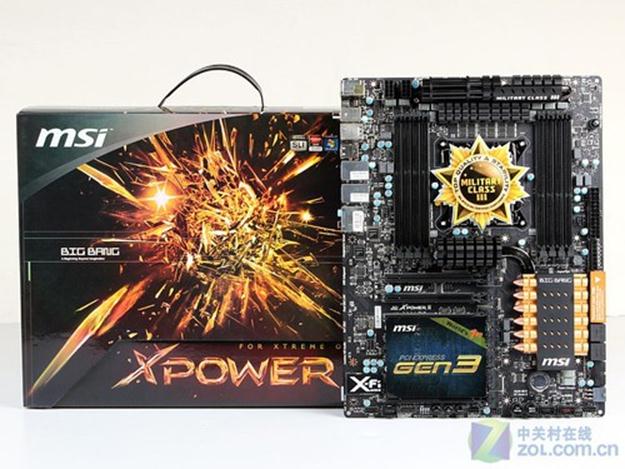

微星BigBang XPower II X79主板也采用了庞大的XL-ATX板型设计
在Intel X79芯片组端，同样有一款怪兽级别的主板产品，它就是微星BigBang XPower II。采用XL-ATX板型设计的它尺寸达到了345mm*264mm，比标准的XL-ATX板型长和宽各增长了2mm。由于22项超多供电位于主板最北端导致内存插槽南移，加之北桥位PLX芯片散热片所致，该主板真正的第一条PCIE x16插槽同样位于第三条扩展插槽位。多达7条PCIE x16插槽让这款主板的可扩展性达到了恐怖的级别，同样的，微星BigBang XPower II主板在长度上占据了10条扩展插槽位。

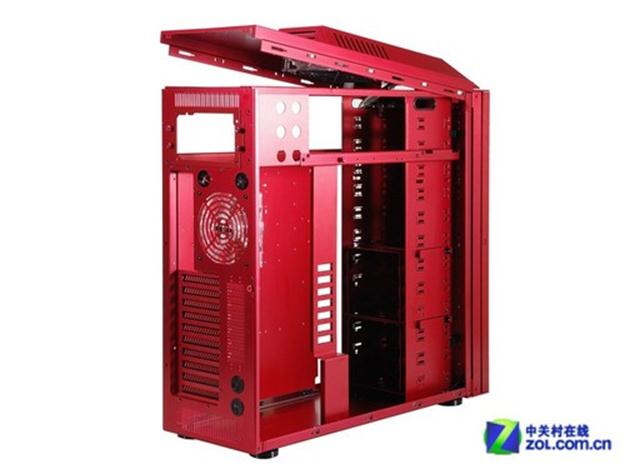

像联立P80R这样配备10条扩展插槽位的全塔机箱已经越来越少了
诸如技嘉G1.Assassin及微星BigBang XPower II这类真XL-ATX板型的怪兽级主板，在装机的时候必须要搭配拥有10条扩展插槽空位的"真"全塔型机箱。尽管目前有很多机箱制造商口口声声标榜自己的机箱为"全塔"机箱，但9条甚至8条扩展插槽空位让这类全塔注定只能成为欺骗外行的产品，如果真的把技嘉G1.Assassin及微星BigBang XPower II这类主板装到这种所谓的全塔机箱中去，想必马上就会露馅吧？
北桥的消失让ATX板型主板也可以满足4卡互联的需求，XL-ATX板型极有可能会被淘汰
联立P80R曾经是一款非常著名的机箱，10条扩展插槽空位的全塔设计以及超炫酷的外观让它俘获了很多PC DIY用户的心。而如今，随着主板北桥的消失，主板制造商无需为了让高端主板支持4显卡互联而设计XL-ATX板型主板，ATX板型即可满足需求，这也让全塔机箱产品越来越少。
曾经有那么多"变态"级别的XL-ATX板型主板，然而现在我们却鲜见XL-ATX板型主板产品。想必随着时间的流逝和行业的发展，XL-ATX板型主板也极有可能消失在PC DIY的历史长河中吧……在此还是先纪念一下这个既硕大又经典的板型吧！
6Mini ATX和FlexATX：并入大板/小板
●Mini ATX和FlexATX：并入大板/小板
接下来笔者要为大家介绍的两款板型，听起来可能会非常的陌生。但如果给大家展示下这两种版型的实物，相信大家一定会有这样的反应：哦！原来就是这些主板啊！
首先要介绍的是：FlexATX板型主板。

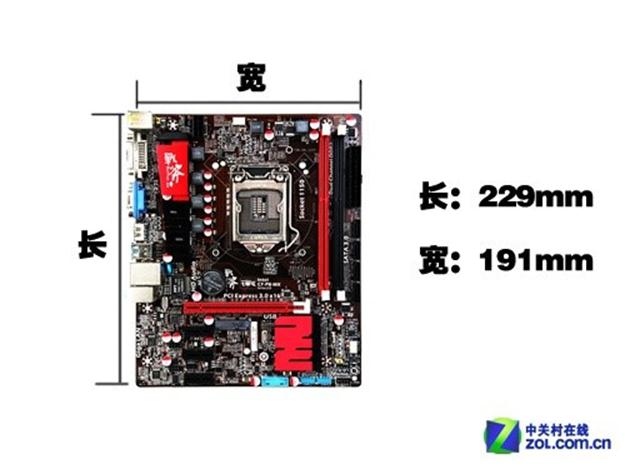

FlexATX板型尺寸
乍一看上去的反应就是：这货不就是μATX板型吗？！的确，从身材和比例上来看，FlexATX板型和μATX板型实在非常相似，不过尺寸上的区别在于，FlexATX的长宽为229mm*191mm，而μATX的长宽则为245mm*185mm。也就是说，FlexATX比μATX稍稍短了一些，但又宽了一些。
而在实际用途上，FlexATX与μATX几乎完全一样。因为尽管FlexATX比μATX短了一些，但是仍然可以放下4条扩展插槽；而尽管FlexATX比μATX宽了一些，但它也基本没有空间来码放4条内存插槽。
为了让标准统一好记，我们完全可以将FlexATX和μATX主板算作一类主板。而他们在与MATX主板版型的区别上，更可以直接理解为内存插槽的不同。因此，FlexATX与μATX都被并入到了MATX板型范畴，统称"小板"。

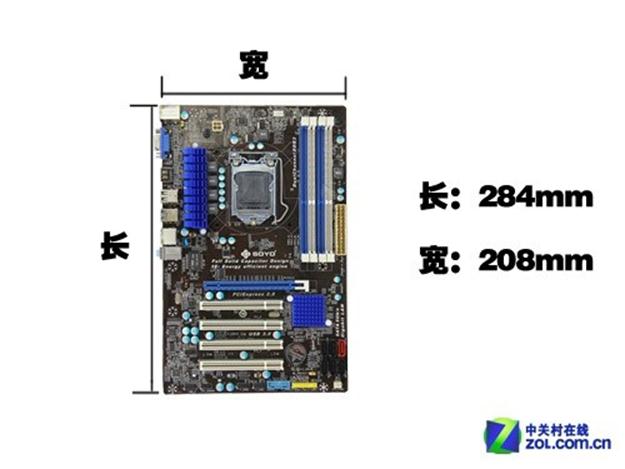

Mini ATX板型尺寸
在FlexATX之后笔者要为大家介绍的则是Mini ATX板型。千万不要以为Mini ATX就是MATX，实际上MATX的全称是MicroATX。通过上图Mini ATX板尺寸的示意我们可以看出，Mini ATX板主板的尺寸为284mm*208mm，相较ATX板型的305mm*244mm均略有缩小。
Mini ATX板型主板同样可以搭配7条扩展插槽以及4条内存插槽，因此在功能性上，它与标准ATX主板可谓没有区别。或许只是出于成本原因的考虑，Mini ATX主板在功能规格相较ATX主板没有缩水的情况下减小了PCB的尺寸。而这类Mini ATX主板，在我们平时的称呼中，也被称作"大板"，或者"窄版大板"。只是Mini ATX板型这个知识实在太过冷门，没有人提起罢了。
7E-ATX/EE-ATX/HPTX/WTX：服务器基石
●E-ATX/EE-ATX/HPTX/WTX：服务器基石
在消费级PC DIY市场，旗舰处理器的型号目前为IVB-E架构的i7-4960X。想要获得最强的消费桌面级CPU性能，我们只需要购买一颗i7-4960X处理器即可——这里的重点是"一颗"。因为在消费级PC DIY市场，CPU是不能像显卡那样支持"互联"的，但是，服务器领域的CPU却可以，比如大名鼎鼎的Intel至强E5/E7处理器。
基于IVB-EP架构的至强E5处理器采用了LGA2011接口。由于与消费级的IVB-E架构平台采用了相同的CPU接口，且可互相兼容。因此主板厂商们开始蠢蠢欲动，在PC DIY市场推出了双路CPU主板：

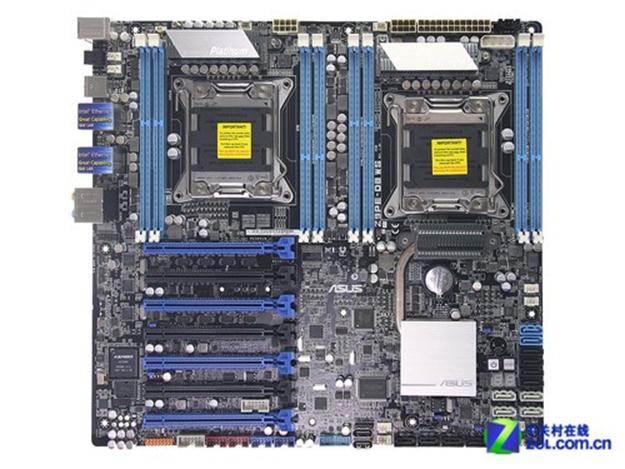

最为标准的E-ATX板型尺寸：305mm*330mm（图为华硕Z9PE-D8 WS）
首先要说的是，上图这款主板的尺寸，是最标准的E-ATX（Extended ATX）板型尺寸：长305mm*宽330mm。相较ATX板型，E-ATX板型在长度上没有改变，为305mm。而在宽度上，却由ATX板型的244mm骤增至330mm。如此之巨大的长度增加，是因为标准板型E-ATX主板需要多放置一颗CPU。
再来说到服务器。由于至强E5处理器支持双颗双路运作，而IVB-E消费级处理器只支持单颗单路运作，因此E-ATX板型可以说就是为双路服务器所设计。不过既然有兼容的前提，那么强大的主板厂商自然不会放过这个机会。华硕Z9PE-D8 WS就是一款支持双路CPU的主板，它拥有E-ATX板型最为标准的305mm*330mm尺寸，而想要支持双路E5，X79芯片组自然是不行，因此它采用了Intel C602芯片组。
实际上，华硕Z9PE-D8 WS主板就是一款由PC DIY主板厂商制造的、在消费级市场销售的服务器主板产品。
由于消费级市场的CPU并不支持双路运作，因此庞大的E-ATX板型空间显然是为服务器领域所量身定做的。
不过在前文ATX板型规格介绍中笔者为大家透露了一个信息，那就是"长度保持为305mm，而宽度宽于244mm，如257mm、264mm、267mm及272mm等的主板产品也会被称作E-ATX板型主板"。这个称呼的定义究竟是从何时开始出现，笔者已经无从考证，但是大家必须要牢记一点的是，标准的E-ATX板型的尺寸一定是305mm*330mm。

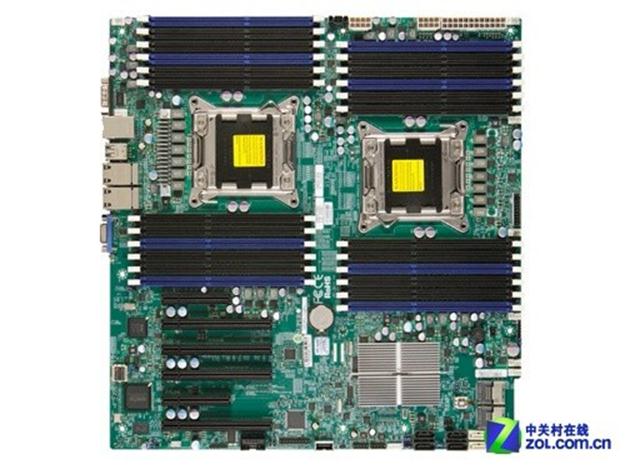

EE-ATX板型尺寸：347mm*330mm（图为超微X9DR3-LN4F）
E-ATX规格主板还有加大版，这就是EE-ATX。以超微X9DR3-LN4F为例，它的尺寸达到了347mm*330mm。从图上来看，如此之大的板型设计看来是为了配备更多的内存插槽了。

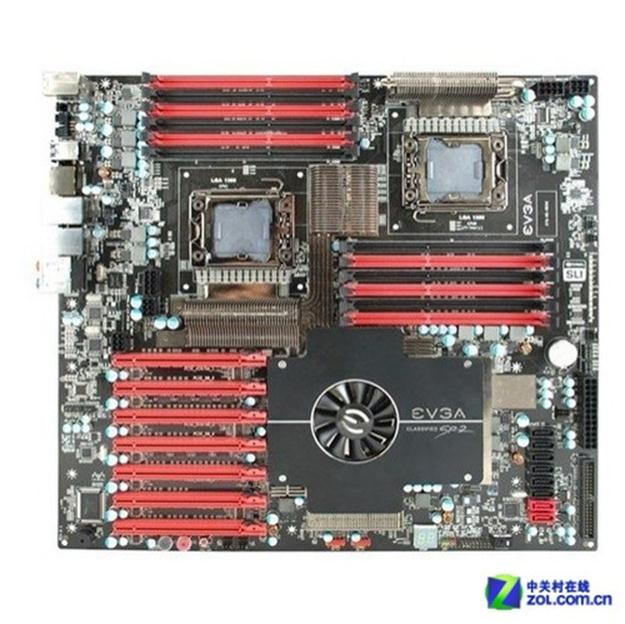

HPTX板型尺寸：345mm*381mm（图为EVGA Classified SR-2）
比EE-ATX还大的板型是什么？这就是知名厂商EVGA在2010年向消费桌面级用户推出的一款支持双路LGA1366至强处理器的主板：EVGA Classified SR-2。345m*381mm的尺寸创立了独特的HPTX板型，在宽度上，381mm比E-ATX的330mm还要宽出不少。
你以为这就完了吗？还没有！服务器领域还有WTX（Workstation ATX）板型主板，它的尺寸更是达到了惊人的356mm*425mm。无奈笔者能力有限，未能找到这样板型的主板图片，算是给各位留下了些小小的遗憾吧。
由于多路属性及板型空间设置因素，E-ATX、EE-ATX、HPTX及WTX等版型均是为服务器所设计（宽度大于244mm却远小于330mm，被讹称至今的单路CPU所谓E-ATX主板不在此讨论范围），除个别DIY厂商面向DIY用户推出的极个别产品以外，这些板型基本与PC DIY用户关系不大。
8主板尺寸不怕乱 螺丝孔距定规范
●主板尺寸不怕乱 螺丝孔距定规范
对于主板板型的总结，到此就告一段落了。笔者再带大家梳理一下，本文都涉及了哪些版型的主板：ATX、MATX、μATX、ITX、XL-ATX、Mini ATX、FlexATX、E-ATX、EE-ATX、HPTX及WTX。
这么一看还真不少，想必大家难免也有些乱。不过为了便于记忆，笔者按照分类及大小为大家梳理了一下这些板型内在的联系，一起来看一下吧。
分类：
大板：ATX、Mini ATX、XL-ATX、非标准E-ATX
小板：MATX、μATX、FlexATX
迷你板：ITX（包括Thin-ITX）
超大板：标准E-ATX、EE-ATX、HPTX、WTX
尺寸：
最小的是ITX主板（170mm*170mm）
中不溜的是MATX主板（244mm*244mm）
把MATX主板宽度砍掉一块，变成μATX主板（244mm*185mm）
把MATX主板长宽各砍掉一块，变成FlexATX主板（229mm*191mm）
大的是ATX主板（305mm*244mm）
把ATX长宽各砍掉一块，变成Mini ATX主板（284mm*208mm）
把ATX主板加长，变成XL-ATX主板（343mm*262mm）
把ATX主板加宽，变成E-ATX主板（305mm*330mm）
把E-ATX主板加长，变成EE-ATX主板（347mm*330mm）
把EE-ATX主板加宽，变成HPTX主板（345mm*381mm）
把HPTX主板加宽，变成WTX主板（356mm*425mm）

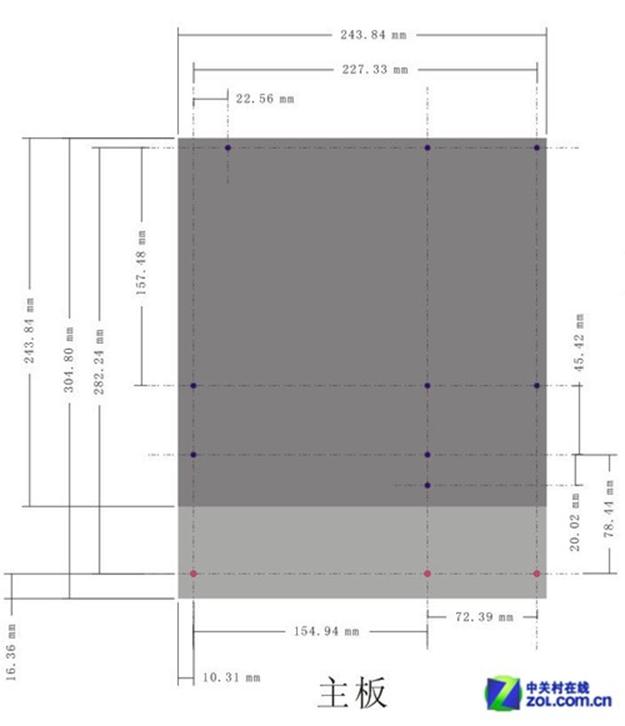

主板孔距示意图
板型的分类尚且如此复杂，更不要体积诸多主板厂商由于种种原因所推出的"形态各异"的"个性产品"了！打个比方，X产品使用了FlexATX板型的宽度，却采用了Mini ATX板型的长度；Y产品采用了μATX板型的宽度，却采用了FlexATX板型的长度……这还不算主板制造商们更多自造精简的板型，比如少于4条扩展插槽位的"小板"，等等。
当然，在满足用料做工的前提下，主板制造商根据用户需求通过节省成本的方式打造最为实惠的产品自然无可厚非，只是诸多板型大小上的不规范可能会让新手用户有些摸不着头脑。正好借着普及主板板型知识的顺风，笔者告诉大家究竟怎样才能把握好主板的板型来选择合适的机箱呢？那就是主板螺丝孔间的孔距。
通过主板孔距示意图我们可以清楚的看到，纵使主板的长宽如何被主板制造商修改，它也必须遵守PC行业的规范——孔距便是其中之一。一类板型所使用的螺丝孔是固定的，如μATX与Mini ATX，它们的主板宽度相似，因此使用两列螺丝孔，只是由于长度的不同，μATX使用两排螺丝孔，而Mini ATX使用三排；又如MATX与ATX，因此两种板型均使用三列螺丝，只是由于前者仅仅是在长度上短于后者，所以MATX使用三排螺丝，而ATX使用四排螺丝……以此类推，非常简单。

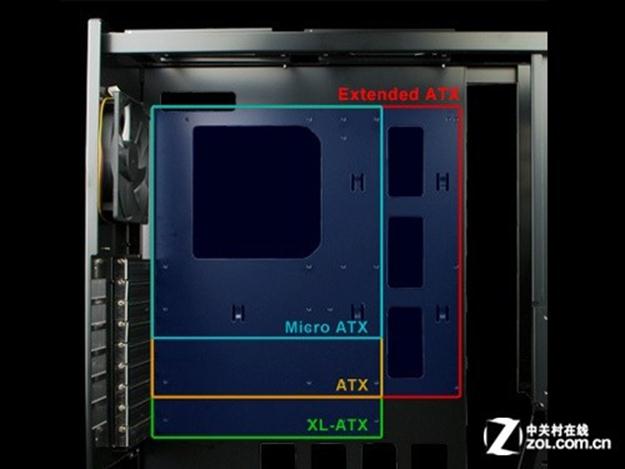

机箱内的主板板型大小安装图示给人一目了然的感觉
看了上面这张图，相信各位应该会有恍然大悟的感觉。直观的框图圈定了该区域内所涉及的螺丝，并将各个板型主板做了对比，这对于装机用户来说至关重要。关于主板板型尺寸的详细对比示意图，大家可通过查询维基百科的方式获取。
维基百科对于主板板型的大小说明
总结：平常我们挂在嘴边的ATX、MATX及XL-ATX等板型，你是否真的知道他们确切的定义？在看本文之前，你是否知道还有FlexATX及Mini ATX等平常几乎听不到的冷门称呼？你是否知道其实E-ATX在相当多的情况下称呼并不是那么准确？如果看过本文之后，一些原本在你脑中模棱两可的概念一下变得清晰，那笔者自然是十分欣慰的。作为PC行业发展的伴随因素之一，主板板型规格占有非常重要的意义。如果你是PC DIY新手，那么主板板型是你必须熟知的常识；而如果你是PC DIY老手，主板板型知识不但能够让你游刃有余的应对各类装机方案，还能为今后PC的发展带来些许启发，对行业有着更深的理解和认识，不是吗？
主板的尺寸一直是一些人难以去判断的，往往购买了一款小型机箱却配了一块ATX大型主板，这样的尴尬其实并不在少数，重要的就是契合，可以先查询一下机箱的尺寸再购买主板。
